  Erwin
2m-Segler
Ein guter Freund braucht einen "richtigen" Namen



Modell:
Erwin
Spw. [mm]:
2 000
Fluggewicht [g]:
1 250 (DSS: 1 600)
Profil:
HQW/1,5/7mod gestrakt
Streckung:
13,54

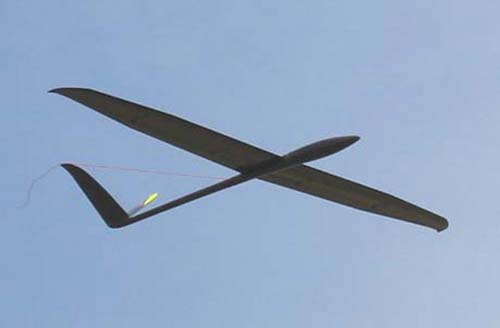

Das Einsatzgebiet von Erwin erstreckt sich vom sanften Thermikflug über Hang- und Kunstflug bis hin zum radikalen Dynamic Soaring.

Mehr technische Infos in unserer Bauanleitung (pdf-Datei 820KB)
Mehr Details zum Modell im Testbericht des Aufwind-Magazins und im Testbericht des RCM&E.

erhältlich in 2 Ausführungs-Varianten:
Erwin - BASIS
(ohne Lackierung mit weisser Graphik)

Erwin - FINISH
(mit Lackierung auf Oberseite und Graphik)


Außerdem gibt es Erwin neben der Normalversion auch in der speziell verstärkten "DSS"-Version.
Die DSspezial-Version ist steifer und schwerer und in erster Linie für das DS-Fliegen konzipiert.

Die normale Ausführung ist für den Allround-Einsatz geeignet, also Thermik- und Hangflug sowie Dynamic Soaring für Einsteiger.

Detailbeschreibung:

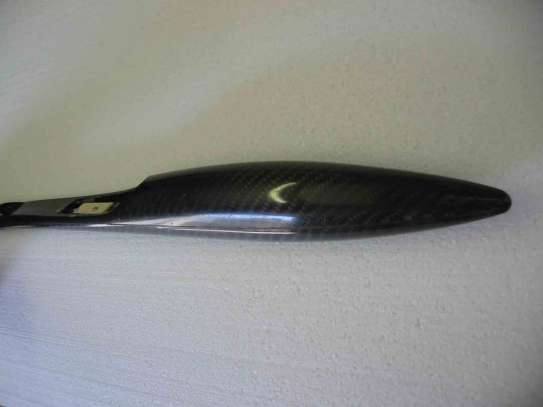

geschlossene Rumpfkeule für hohe Festigkeit

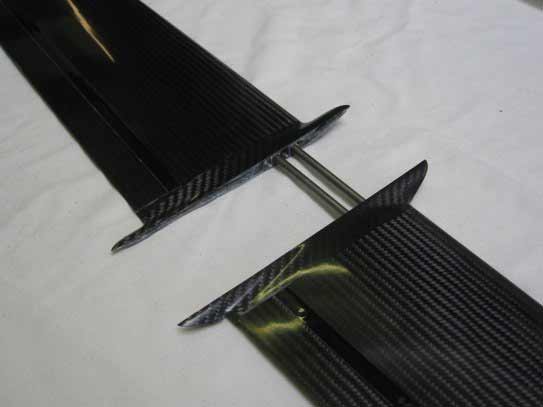

doppelte Flächensteckung möglich (2 Stähle)
Ballastmöglichkeit

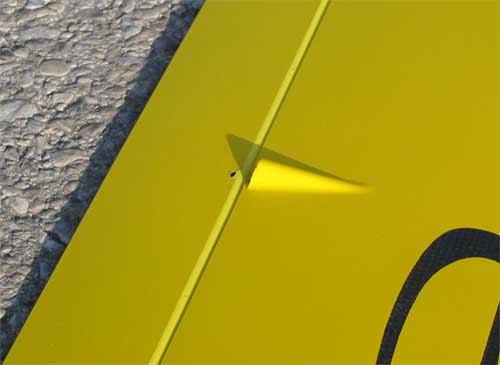

vorgefertigte Ruderspaltabdeckungen und Hutzen für die Anlenkung.

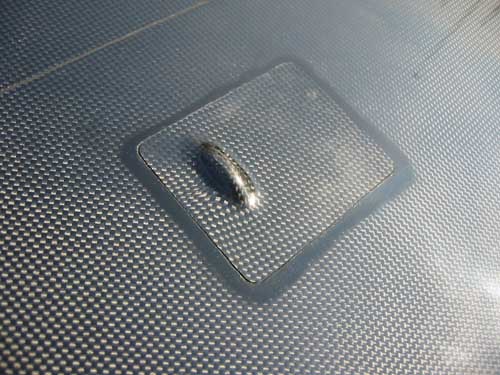

Servoabdeckungen aus CFK.

einfache Höhenruder-Anlenkung

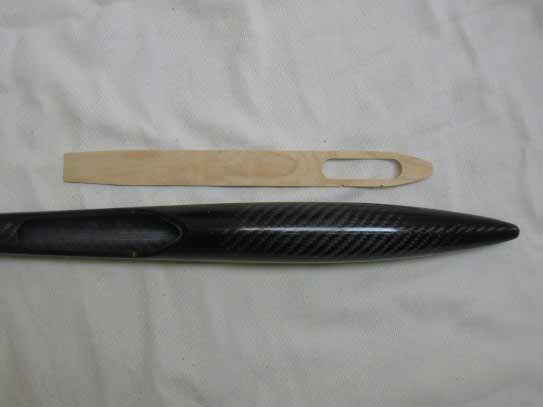

Servobrett

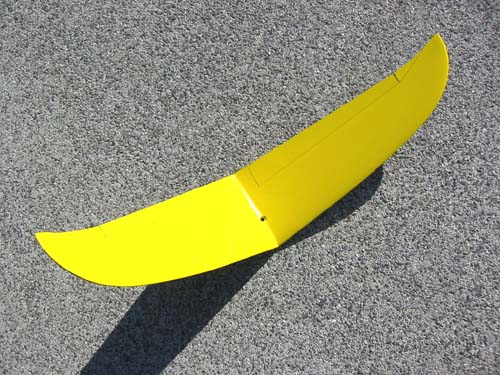

Das V-Leitwerk wird in einem Teil hergestellt.

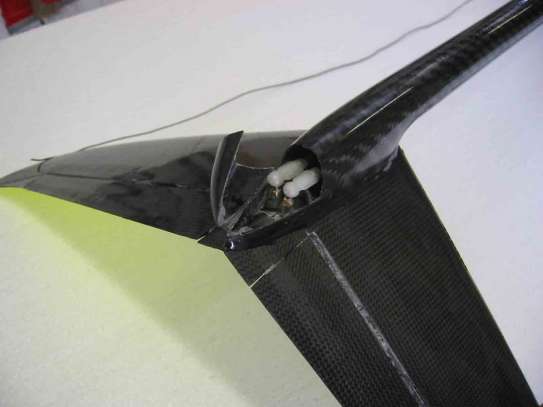

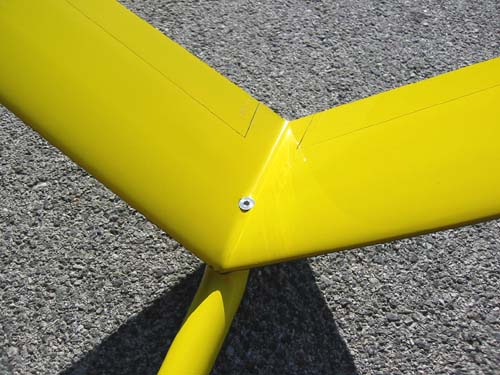

 Schraublöcher und Gewinde für die Befestigung des Leitwerks am Rumpf sind bereits vorgefertigt.

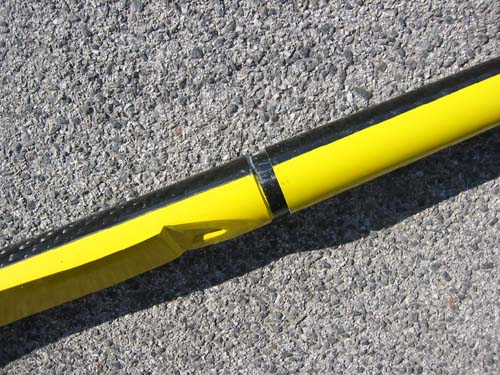

Zweiteiliger Rumpf mit passfertiger Steckung. Die EWD ist dadurch voreingestellt.

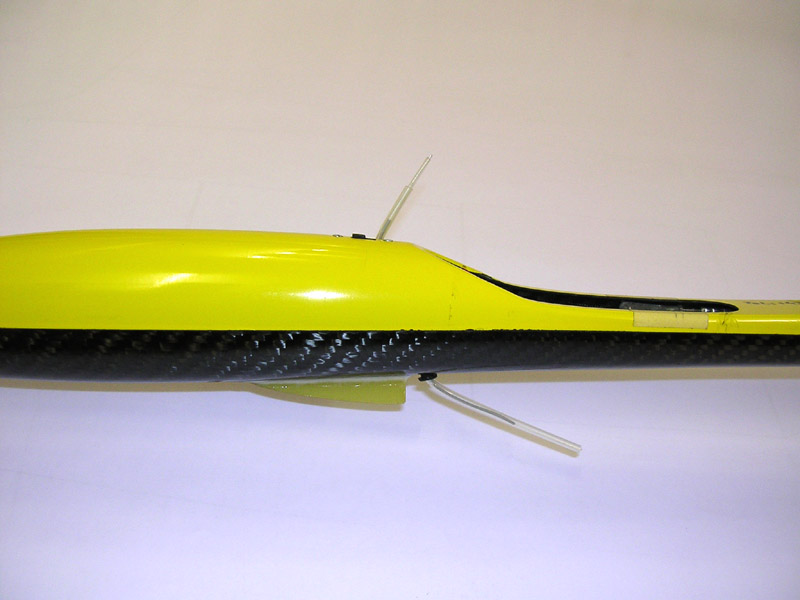

Einbauvorschlag für 2,4 GHz

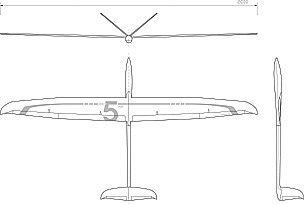

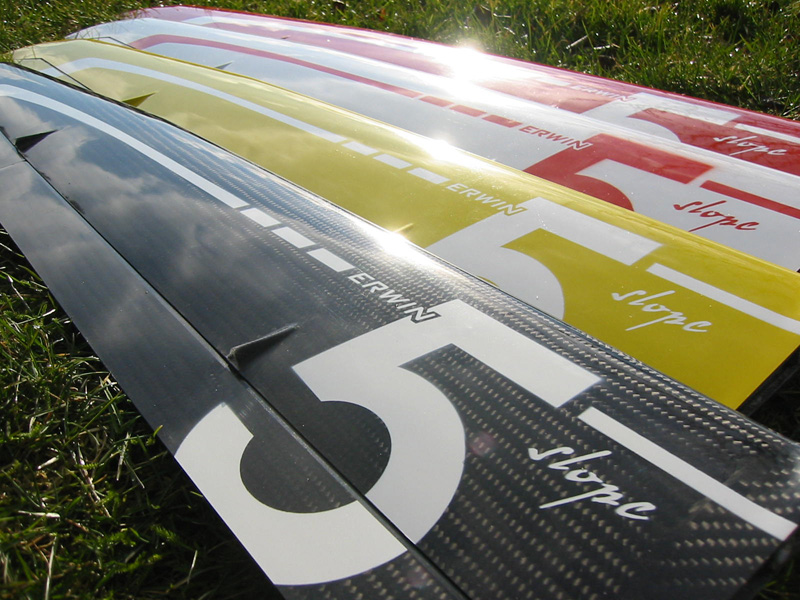

Erwin 2009 in neuem Design!
Auf der Oberseite erhält Erwin ab sofort eine Graphik in einer zweiten Farbe. Von unten ist Erwin nun besser sichtbar durch 2 Blockstreifen in der Grundfarbe.

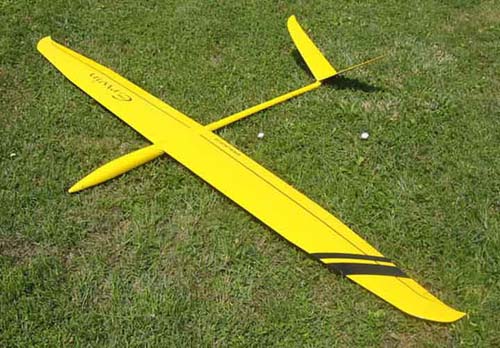

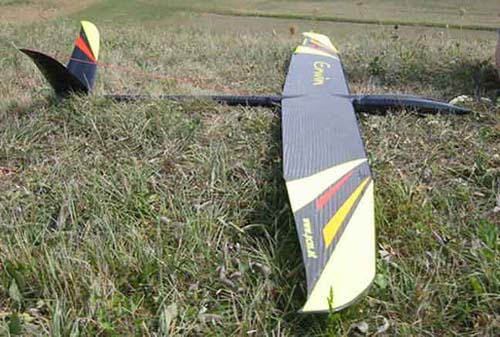

Erhältlich in den Farbkombinationen:

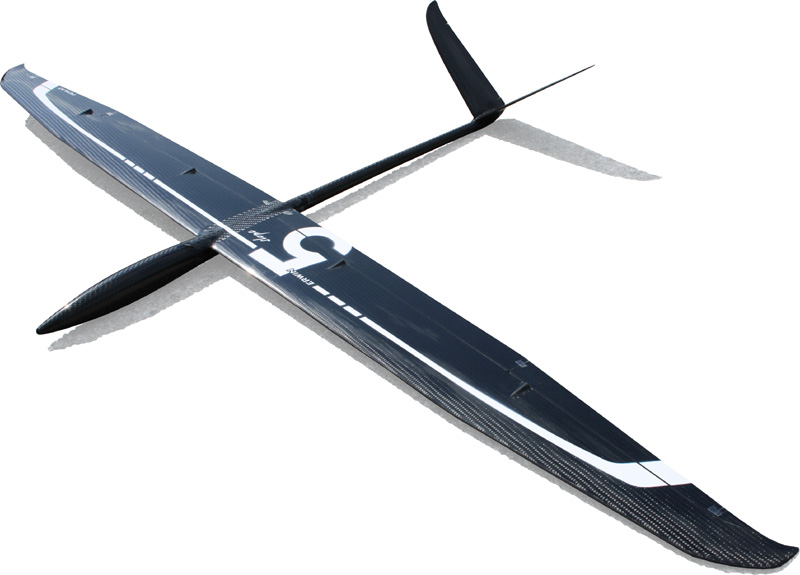

Sichtcarbon/weiss

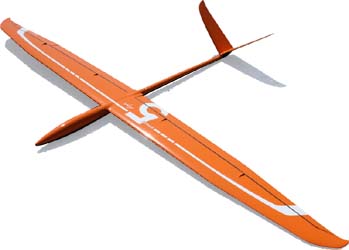

orange (RAL 2008)/weiss - gelb (RAL 1021)/weiss - rot (RAL 3020)/weiss - weiss (RAL 9016)/rot

Zubehör: Flächen- und Leitwerkstaschen

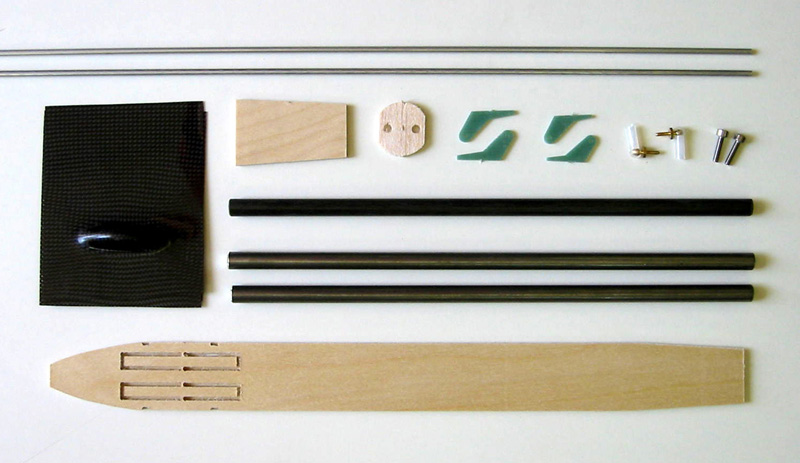

Kleinteile-Set (im Bausatz enthalten)

Bauweise:
Rumpf:
- CFK/GFK, mit CFK Rovings verstärkt
Tragfläche:
- In der Mitte geteilte Tragfläche --> kleines Paket passt auf jede Auto-Hutablage und in jeden größeren Rucksack
- CFK/GFK Schalenkonstruktion ohne Stützstoff. Da kein Stützstoff verwendet wird, kann die Oberfläche nicht eingedrückt werden.
- CFK-Holmgurte / GFK-Schlauch als Holmsteg
- Elliptische Auftriebsverteilung
- Sichelrandbögen
- HQW/1,5/7 Strak reagiert sehr gut auf Wölbung
V-Leitwerk:
- CFK Schalenkonstruktion ohne Stützstoff
- CFK-Holmgurte / GFK-Schlauch als Holmsteg

Vorfertigungsgrad:


- Sämtliche Ruder sind ausgeschnitten und mit Silikonscharnieren angeschlagen
- Tragfläche in der Mitte geteilt
- Öffnung für Ballastmöglichkeit vorbereitet
- Die Servoöffnungen in der Tragfläche sind ausgeschnitten, Abdeckungen liegen bei
- Die Verschraubung für das Höhenleitwerk ist vorgefertigt.
- Eine Bauanleitung liegt bei.

Video: Erwin im Flug
Zum Datei-Download "Rechte Maustaste" - "Speichern unter ..." wählen

Video über den gesamten Einsatzbereich von Jens Kleinert (AUFWIND)
WMV_file - 640X480, 138 sec (11.910 Kb)
